Mesin pengujian dampak pendulum charpy

model dan harga:

TIDAK.	Pola	PENDAHULUAN PRODUK	FCA quotationHarga satuan	Gambar

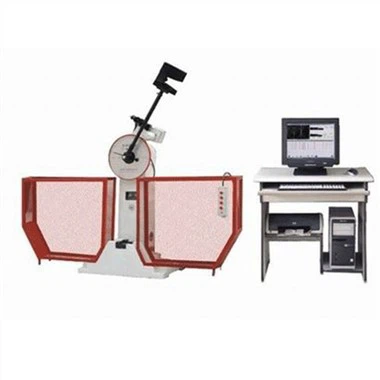

1	JB-300BCharpy Mesin pengujian dampak pendulum	1. PENDAHULUAN:Dampak ketangguhan bahan logam diuji sesuai dengan standar nasional GB/T229 "metode uji dampak charpy notch untuk logam" dan inspeksi mesin pengujian dampak pendulum "GB/T3808-2018". Pointer dial menunjukkan, struktur sederhana. Satu pendulum besar dan besar datang standar. 2. Parameter teknis: 1. Energi Dampak: 300J (pendulum besar)/150J (pendulum kecil) 2. Sudut pra-lift pendulum: 150º 3. Kecepatan Dampak: 5.2m/s 4. Contoh rentang dukungan: 40mm 5. JAW FILLET: R1-1.5mm 6. Fillet Blade Impact: R2-2.5mm 7. SPESIFIKASI Contoh: 55 × 10 × 10	2480USD



Tes parameter

Barang: JBW-300B

Momen pendulum besar n · m: 160.7696

Momen pendulum kecil n · m: 80.3848

Kecepatan Dampak: 5.24m/s

Anvil Span: 40mm

Anvil Fillet Radius: R1-1.5mm

Sudut kemiringan landasan: 11 derajat ± 1 derajat

Sudut tepi dampak: 30 derajat ± 1 derajat

Dampak Radius Kelengkungan Blade

2mm Impact Blade: 2mm-2.5mm

Blade Dampak 8mm (Opsional): 8mm ± 0,05mm

Dampak 8mm Radius bahu: 0.1mm-1mm

8mm Impact Blade Width: 4mm ± 0,05mm

Dampak Pisau Ketebalan: 16mm

Temui SPESIFIKASI Contoh (MM):

10 × 10 × 55mm, 10 × 7,5 × 55mm,

10 × 5 × 55mm, 10 × 2.5 × 55mm

3. Tes produk Standar:

◆ GB/T 2611-2007 "Mesin Pengujian - Persyaratan Teknis Umum"

◆ JB/T 7406.1-1994 "Mesin Pengujian Terminologi Mesin Pengujian Bahan"

◆ GB/T 3808-2010 "Inspeksi Mesin Pengujian Dampak Pendulum"

◆ GB/T 229-2020 "Bahan Logam Metode Tes Dampak Pendulum Charpy"

◆ JJG 145-2007 "Mesin Pengujian Dampak Pendulum"

◆ ISO 148: 1998 "Tes Dampak Pendulum Bahan Logam"

◆ ASTM E23-07A "Metode pengujian standar untuk pengujian dampak bar berlekuk pada bahan logam"

◆ GB/T 18658-2002 "Spesimen Standar Charpy V-Notch untuk inspeksi mesin pengujian dampak pendulum"

◆ JB/T 6147-2007 "Persyaratan teknis untuk kemasan, penandaan kemasan, penyimpanan dan transportasi mesin pengujian"

◆ ISO14556: 2000 "Steeel-Charpy V-Notch Pendnlum Impact Test-Instvumented Method Test"

◆ GB/T19748-2005 "Metode uji instrumen untuk uji dampak pendulum v-notch logam"



4.PertunjukanDEscription

◆ Bingkai dan basis utama keduanya terbuat dari struktur cor, dengan kekakuan dan stabilitas keseluruhan yang tinggi. Energi yang diserap oleh tubuh kecil, dan hasil pengukuran lebih dekat dengan pekerjaan yang diserap aktual dari sampel.

◆ Mesin utama mengadopsi desain berkumpul tinggi, dan setiap komponen yang mengandung kekuatan telah dianalisis dan dirancang dengan elemen hingga, dan telah diproses dan diuji dengan presisi;

◆ Pusat pemesinan memproses lubang bantalan depan dan belakang dan posisi pemasangan landasan pada satu waktu untuk memastikan bahwa lubang bantalan depan dan belakang simetris dan jarak dari sumbu sumbu keseimbangan ke titik yang mencolok akurat;

◆ Poros utama pendulum didukung oleh bantalan ganda depan dan belakang, dengan distribusi beban yang wajar, yang mengurangi getaran lateral pendulum selama dampak;

◆ Kekuatan pada bantalan depan dan belakang poros keseimbangan seimbang, yang mengurangi gesekan dan mengurangi kerusakan dampak pada bantalan;

◆ Bantalan presisi tinggi yang diimpor dengan gesekan rendah, resistensi dampak dan umur panjang;

◆ Batang ayun adalah tabung mulus berdinding tebal dengan kekakuan tinggi dan tidak ada deformasi, yang mengurangi penyerapan energi;

◆ Badan bulat pendulum dirancang secara tepat dengan perangkat lunak tiga dimensi dan memiliki pusat gravitasi yang akurat; Struktur melingkar secara efektif mengurangi kehilangan energi resistansi udara selama dampak;

◆ Bilah dampak terbuat dari bahan khusus, dengan kekerasan tinggi, deformasi kecil dan resistensi dampak;

◆ Ini dapat dilengkapi dengan dua spesifikasi bilah dampak, 2mm dan 8mm (pilih satu), dan bilah dampak diperbaiki dengan kompresi sekrup, membuat penggantian menjadi sederhana dan nyaman;

◆ Landasan sampel (sampel dukungan rahang) diproses dengan bahan khusus dan teknologi khusus untuk memastikan bahwa tepi kuat dan bulat, transisi pesawat tangen dan tahan terhadap dampak dan tahan terhadap keausan;

◆ Menggunakan kopling elektromagnetik yang diproduksi dengan memperkenalkan teknologi asing canggih, ia dapat terlibat dan terpisah dengan cepat tanpa tergelincir;

◆ Kontrol operasi dilakukan melalui sistem PLC, yang secara otomatis mengontrol seluruh proses uji mengangkat pendulum, menggantung pendulum, memengaruhi, dan menempatkan pendulum. Operasi ini dapat diandalkan dan tingkat kegagalan listrik sangat berkurang;

◆ Pendulum dikendalikan oleh PLC pada sudut preset, dengan posisi yang akurat dan tidak pernah berubah, memastikan energi dampak awal yang konstan;

◆ Perangkat gantung pendulum mengadopsi mekanisme buffer, dan pendulum gantung stabil dan bebas getaran, menghindari dampak dan kerusakan pada mekanisme pendulum gantung;

◆ Penggerak listrik menghilangkan dampak dengan bersih, memastikan bahwa energi dampak awal dan kecepatan awal tidak terpengaruh;

◆ Setelah dampaknya selesai, energi yang tersisa digunakan untuk secara otomatis menggantung pendulum lagi untuk mempersiapkan dampak berikutnya dan meningkatkan efisiensi kerja;

◆ Tingkat energi awal dapat disesuaikan dengan mengganti pendulum dan rentang penggunaan dapat diperluas;

◆ Dapat dioperasikan melalui antarmuka komputer mikro atau kotak kontrol manual;

◆ Melalui encoder fotoelektrik presisi tinggi untuk menguji sudut secara akurat, komputer menghitung energi penyerapan dampak, yang sangat meningkatkan akurasi pengujian energi dampak;

◆ Dua metode tampilan energi: Tampilan komputer dan mikrokomputer, hasilnya dapat dibandingkan satu sama lain;

◆ Perangkat lunak ini dirancang dengan fungsi kalibrasi otomatis, yang dapat menguji kehilangan energi gesekan dan kehilangan energi resistensi udara;

◆ Dilengkapi dengan mekanisme output sampel otomatis. Setelah dampak selesai, berdasarkan kriteria yang telah ditetapkan, sistem pengukuran dan kontrol dapat secara otomatis menentukan apakah itu memenuhi syarat dan secara otomatis memilihnya secara terpisah;

◆ Kabinet kontrol listrik independen, isolasi lengkap listrik yang kuat dan lemah untuk mengurangi gangguan;

◆ Dilengkapi dengan pin pengaman, pin pengaman muncul secara otomatis setelah pendulum naik ke posisi yang telah ditentukan untuk mencegah kecelakaan yang disebabkan oleh pendulum jatuh secara tidak sengaja;

◆ Seluruh mesin dilengkapi dengan penutup pelindung terpisah yang dapat dilapisi sepenuhnya dan struktur kaca tempered paduan aluminium, yang aman dan indah; Ini dilengkapi dengan sakelar kontrol akses, dan dampaknya hanya dapat dilakukan ketika pintu ditutup, yang memainkan peran keamanan;

5. Sistem Kontrol Operasi dan Sistem Tampilan Pengukuran

(1) Sistem Kontrol Operasi:

Operasi dikendalikan oleh Siemens PLC, dan palu diangkat melalui peredam dua tahap dan kopling elektromagnetik. Selama pengujian, klik pertama untuk mengeluarkan pendulum melalui antarmuka mikrokomputer atau layar sentuh. PLC menginstruksikan kopling untuk terlibat dan motor reduksi untuk memulai, mengendarai pendulum untuk memutar berlawanan arah jarum jam dan naik. Ketika mencapai sudut yang telah ditentukan, PLC menginstruksikan motor untuk berhenti, kopling untuk melepaskan diri, dan pendulum untuk menutup telepon. Perangkat pendulum menangkap kait pendulum, dan pin pengaman secara otomatis memanjang, siap untuk dampak. Saat sampel ditempatkan, klik unpin terlebih dahulu untuk menarik kembali pin pengaman, lalu klik benturannya. Elektromagnet traksi dengan cepat mendorong kait untuk melepaskan diri, dan pendulum jatuh dengan bebas searah jarum jam untuk memengaruhi sampel.

Setelah sampel rusak, ketika pendulum menggunakan energi yang tersisa untuk kembali ke titik tertinggi di arah depan, PLC menginstruksikan kopling elektromagnetik untuk terlibat dan motor untuk memulai, dan kemudian menggerakkan pendulum ke atas berlawanan arah jarum jam. Ketika mencapai sudut yang telah ditentukan, PLC menginstruksikan motor untuk berhenti dan kopling untuk melepaskan diri. , perangkat gantung pendulum menggantung kait pendulum, dan pin pengaman secara otomatis meluas, yang melengkapi satu siklus dampak dan siap untuk dampak berikutnya. Setelah dampak sampel selesai, sampel yang rusak jatuh pada sabuk pemulihan, dan sampel yang memenuhi syarat atau tidak memenuhi syarat diangkut ke perangkat pemulihan yang berbeda sesuai dengan kriteria yang telah ditetapkan.

Sistem ini memiliki kemampuan anti-interferensi yang kuat, operasi yang stabil, aman dan dapat diandalkan.
