Mesin Pengujian Torsi Kontrol Komputer 1000nm

Pendahuluan Peralatan:

Sistem uji mengadopsi kontrol servo elektro-hidrolik dinamis yang matang, dan dirancang dan diproduksi dengan menggunakan desain yang disatukan, standar dan modular, sehingga sangat meningkatkan stabilitas dan keandalan sistem. Unit dan komponen kunci sistem diproduksi menggunakan teknologi canggih internasional saat ini.

Sistem uji kelelahan servo elektro-hidrolik multi-channel terutama digunakan untuk menguji struktur beton bertulang besar dan struktur baja seperti membangun anggota struktural, bingkai, balok, kolom dan node, pengujian kawan-kawan yang bertulang. Sistem uji terutama terdiri dari beberapa aktuator servo elektro-hidrolik, stasiun pompa servo tekanan konstan, satu set pengontrol servo multi-saluran, perangkat lunak uji, pipa dan satu set bingkai pemuatan. Sistem pengujian fleksibel digunakan. Ini secara bersamaan dapat melakukan tes pemuatan terkoordinasi lebih dari dua saluran aktuator, serta tes pemuatan saluran tunggal. Peralatan tambahan dapat dikonfigurasi sesuai dengan tes yang perlu melakukan uji pemuatan kelelahan dari berbagai bagian struktural.

Sistem kontrol semua digital multi-saluran dapat secara bersamaan mengontrol empat aktuator untuk menyelesaikan pemuatan sinkron dan asinkron, dan dapat mengontrol pemuatan terkoordinasi dari empat aktuator untuk inspeksi kualitas; Mode Kontrol: Muat, perpindahan, dan mode kontrol yang berbeda dapat diaktifkan tanpa dampak; Antarmuka output analog dengan parameter empat-saluran dapat mengeluarkan beban dan sinyal perpindahan secara serempak ke sistem akuisisi data seperti pengukur regangan.

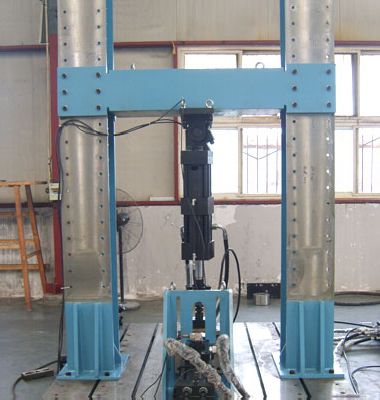

Seluruh struktur bingkai pintu diadopsi, dan poin penyangga dan pemuatan memiliki berbagai bentuk struktural, yang secara bersamaan dapat mewujudkan tegangan multi-titik dan multi-arah dan pemuatan tekanan.

(2) ± 100 kN kelelahan peringkat aktuator servo ---2.

(3) Aliran minimum adalah 400 L ---1 set.

(4) 200 L oli pemisah ---2 set

(5) Untuk pemuatan vertikal bingkai dua kolom ----1 set

(6) l braket untuk pemuatan horizontal -----2 set

(7) pelat dasar pemasangan bingkai (dengan t-slot longitudinal dan transverse) --- 1 set

(8) Pipa oli bertekanan tinggi --- 1 set

(9) Menyediakan 4 Channel 2 Statistik Controller dan perangkat lunak terkait, termasuk dua perangkat input analog --- 1 set

(10) Menara pendingin dan pipa pendingin ----1 set

(11) 3KVA UPS Catu Daya Tidak Terpadu

(12) American Celtron Force Sensor ----2 250 kn dan 100kn masing -masing

(13) American Moog Servo Valve ---4

(14) AMT sensor perpindahan presisi tinggi ---4.

(15) Berikan Window 10 PC, 64- bit, 8GB RAM, hard disk 1TB, PC dengan periferal, printer dan perangkat lunak kontrol khusus dan perangkat lunak analisis.



2) GB\/T16825. 1-2008 "Inspeksi Mesin Pengujian Uniaksial Statis Bagian 1: Inspeksi dan Kalibrasi Sistem Pengukuran Kekuatan Ketegangan dan (OR) Mesin Pengujian Kompresi"

3) GB\/T 16826-2008 "Mesin Pengujian Universal Electro-Hydraulic Servo"

4) JB\/T 8612-1997 "Mesin Pengujian Universal Electro-Hydraulic Servo"

5) JB 9397-2002 "Kondisi teknis untuk mesin pengujian ketegangan dan kompresi"

6) gb\/t 3075-2008 "Metode uji kelelahan aksial logam"

7) GB\/T 15248-2008 "Metode Uji Kelelahan Siklus Rendah Axial Equal Untuk Bahan Logam"



Kontrol loop tertutup digital-digital, dapat mengumpulkan sinyal secara sewenang-wenang untuk kontrol PID semua-digital. Frekuensi kontrol loop tertutup hingga 5kHz;

L langsung terintegrasi unit drive katup servo (dua atau tiga tingkat drive katup servo dapat digunakan);

l Rentang frekuensi generator sinyal bawaan: 0. 001-500 Hz, resolusi frekuensi: 0. 001hz;

l Bentuk gelombang kontrol: Gelombang sinus, gelombang segitiga, gelombang persegi, gelombang ramp, gelombang gigi gergaji, gelombang acak, gelombang bebas dan dapat mewujudkan output gabungan dari berbagai bentuk gelombang.

Mode LControl: Kekuatan, perpindahan, kontrol loop tertutup PID deformasi, dan dapat mencapai switching yang halus dan tidak terganggu dari mode kontrol apa pun;

sistem memiliki fungsi seperti kalibrasi sensor dan nol reset;

l menyadari komunikasi data berkecepatan tinggi dengan komputer melalui kartu Ethernet;

Fungsi kontrol hidrolik yang sempurna, seperti: Stasiun Pompa Kontrol ON\/OFF, switching tekanan tinggi\/rendah, dll.;

lProvide berbagai papan antarmuka agar sesuai dengan berbagai sensor dan unit drive.

4.2 Sistem Perangkat Lunak.

Sistem perangkat lunak adalah sistem uji dinamis multi-channel utama. Karena perangkat lunak ini mencakup berbagai standar pengujian, penggunaan yang fleksibel, dan impor dan ekspor data yang nyaman dan cepat, ini sangat cocok untuk penggunaan berbagai lembaga penelitian ilmiah. Fitur utamanya adalah:

lbased pada pengembangan platform kerja Win7\/10;

Lintegrate berbagai fungsi tes dinamis dan satu.

Kombinasi bentuk gelombang uji dari fungsi apa pun dapat didefinisikan untuk membentuk spektrum uji dan proses uji, dan mesin uji dapat dikontrol untuk menyelesaikan uji kelelahan dinamis dari berbagai fungsi kompleks.

Akuisisi LDATA, langkah -langkah pengujian, penyimpanan data, perlindungan pengujian dan fungsi lainnya dapat diprogram dalam bentuk acara, sehingga dapat membantu pengguna menyelesaikan operasi pengujian dari berbagai fungsi kompleks.



2. Rentang Pengukuran Gaya Uji: 2. 0 kn -100 kn (1%-100%fs)

3. Kode Resolusi Kekuatan Tes: 1\/180000

4. Kekuatan uji yang menunjukkan akurasi nilai: di dalam ± 0. 5%

5. Rentang Pengukuran Perpindahan: 0-150 (± 75) (mm)

6. Komponen Pengukuran Perpindahan: 0. 001mm

7. Kesalahan relatif pengukuran perpindahan yang menunjukkan nilai dalam ± 0. 5%

8. Kesalahan relatif dari pengukuran deformasi yang menunjukkan nilai dalam ± 0. 5%

9. Frekuensi Akuisisi: 0. 01-100 Hz

1 0. Frekuensi Tes Standar: 0. 01-25 Hz (biasa digunakan 8Hz) Amplitudo perpindahan ± 1mm

11. Bentuk gelombang uji: gelombang sinus, gelombang segitiga, gelombang persegi, gelombang gabungan, dll.

12. Mode Kontrol: Kontrol beban, kontrol perpindahan, kontrol deformasi, mode kontrol yang berbeda dapat mencapai switching yang halus.

13. Koaksialitas gaya: Kurang dari atau sama dengan 0. 5%

14. Stasiun Pompa Servo Tekanan Konstan: Aliran 40L\/Min, 21MPA

15. Daya Motor: 22kW
